低位热力除氧器

新闻来源：[北京思赛文]   日期：[13-01-31 09:19:05]   点击次数：[253]

产品概述

高位热力除氧器是多年来国内外应用最广泛的除氧设备，却存在着严重不足，即高位热力除氧器7-14mm 的安装高度，土建投资大，吊装难度大，施工期长等。目前，由于冷凝水回收装置将高温冷凝水和二次汽全部闭式回收，原高位热力除氧器 （一般为 104℃）封闭不了高温水闭式进锅炉的实际需要。

北京思赛文科技有限公司独创的中压、低压低位热力除氧器解决了上述不足和水泵汽蚀这一世界难题，延长了水泵的使用寿命。该热力除氧器零高程布置，安装于地上、地下皆可。能减少土建造价 80% 以上，同时，该设备机电一体化，安装快捷，是燃煤、油、气锅炉的最佳配套设备(附图：运行中的产品）。

高位热力除氧水泵气蚀的原因

多年的规范认定，将水箱放在水泵上方，让水泵得到一个静水头，用来防止水泵发生汽蚀。研究与实验表明，静水头是在静态下存在的，水泵汽蚀是在动态下发生的。静态和动态不能同一时间存在于同一设备上，所以用静态下的静水头解决动态时的水泵汽蚀是不可能的，高位水箱的水从静止加速至泵前的高速流动过程中（2950 转/分），过流断面急速缩小，高温水在负压下瞬间汽化，产生大量汽泡，汽泡入泵受压破裂，水流质点四周的冲击频率达每分钟2万次以上，在极微小的面积上压力常达几十至几百个兆帕， 极大的机械破坏力猛烈作用于叶轮，很快造成叶轮的损坏。 汽蚀产生刺耳的噪音和强烈的振动。

低位热力除氧器的特点

• 1.低位：特别适用气炉、油炉的系统配套。采用独特的第二代汽蚀消除装置实现了低位布设，水泵无“汽蚀”现象发 生，降低土建造价，机电一体化，安装快捷，便于维修保养。
• 2.中压：采用双电动球阀装置，自控排氧，与液位自控溢流装置配套，形成闭式中压热力除氧系统。同时，中压又有利于凝 水产生二次汽或新蒸汽对水面施压，保证水泵防汽蚀所必需的正压水头。此时，除氧减小自耗蒸汽，相当于增大了锅炉出力 6%-8%。
• 3.再沸腾装置：改进后的再沸腾装置在热力除氧器重新启动时，迅速加热，使残留的氧气从水中全部排出，运行安全可靠。
• 4.北京思赛文科技有限公司首创热力除氧器用于热水锅炉：因缺少蒸汽热源，以前的热水锅炉一般不除氧，氧腐蚀严重。少数国内外大型炉也是 采用化学药物除氧，其成本高、有副作用；解吸除氧，水质 偏酸性。北京思赛文科技有限公司独创真空热力除氧器用于热水锅炉除氧，用锅炉循环水直接给待除氧软水加热，除氧效果理想且稳定。
• 5.除氧率高：用于蒸汽锅炉的除氧器达到了溶氧≤0.01mg/L的电站标准。 用于热水锅炉的真空除氧器达到了溶氧≤0.1mg/L 的工业蒸汽炉的标准。

低位热力除氧器的类型

设备系列及规范

型号	名称		进水压力	进水温度	工作压力	工作温度	出水溶氧
	旋膜式低位热力除氧器	低 压	0.2～ 0.3	20～104	0.02	104	≤ 0.01
		中 压	0.3～ 0.5	20～120	0.02～0.2	104～118	≤ 0.01
	喷雾式低位热力除氧器	低 压	0.2～ 0.3	20～104	0.02	104	≤ 0.01
		中 压	0.3～0.5	20～120	0.02～0.2	104～118	≤ 0.01
	真空低位热力除氧器 (用于热水锅炉除氧)		≥0.2	锅炉水 80～95	< -0.07	56～ 66	≤0.1

低位热力除氧器分类：

• 旋膜式低位热力除氧器
• 喷雾式低位热力除氧器
• 用于热水锅炉的真空低位除氧器

说明：

• 1.当凝水温度<118℃,与补充的饮水热交换后，工作温度 ≤105℃，该设备为无压容器。
• 2.当凝水温度≥118℃，该设备为无压力容器；大量凝水与少量饮水热交换后，工作温度>105℃，此时除氧不需自耗蒸 汽。
• 3.若用户需不同的脱气塔与水箱组合，定货时可按需变动。
• 4.由各设计部门决定压力调节系统采用电磁阀还是电动调节阀。

特点

（一） 旋膜式低位热力除氧器（图 2）

特点：

• 1.由于热交换充分，在进水压力不稳定的状态下除氧率接近100%，溶氧≤0.01mg/L。
• 2.三级热力除氧：
  第一级 在压力作用下的水进入脱气塔后，形成多层离心旋膜，再由数个“圆锥形水膜裙”与上升的蒸汽进行的热交换，氧气基本被除净。
  第二级 使用蓖栅和网波填料层除氧，当进水条件差(指水温低、含氧多、水量波幅大)时，热力除氧器仍正常工作。
• 第三级 水箱内可用沸腾自动热力除氧。

（二）喷雾式低位热力除氧器(图 2)

说明： 1.选用时应保证给水压力稳定，以免低压状态“流鼻涕”。 2.进水要求无杂质，以免喷头堵塞。

（三）真空低位热力除氧器
特点：

• 1.该设备用于热水锅炉除氧，软水除氧用锅炉循环水直接加热，亦可用蒸汽加热。
• 2.各部件组装成整体结构，多功能机电一体化，安装快捷， 占地面积小，便于维护。
• 3.设备运行实现全自动控制，热力除氧效果稳定可靠。

（四）安装基础平面图
说明：

• 1.本产品配有2套高温电机泵，也可加配至 3-5 套电机泵，电机泵平行安装，即电机泵轴线与除氧水箱轴线垂直。
• 2.当电机功率大于 30KW 时，工程设计需电机与基础加固生根。

低位热力除氧器的设计安装参数

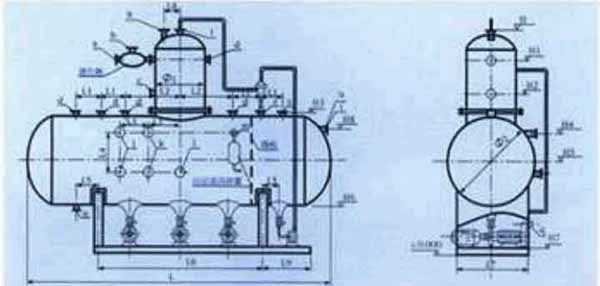

（一）用于蒸汽锅炉的旋膜或喷雾式低位热力除氧器接管表（图 2）

注：1.所有接管为公称直径，其公称压力 1.6MPa. 2.用户如有特殊要求，本增减接管，两面接管对称，根 据现场需要任意选用。

（二）用于热水锅炉的真空低位热力除氧器接管表（图 3）

（三）低位热力除氧器尺寸表

（四） 低位热力除氧器常用机电泵主要性能表

说明：若燃油或燃气锅炉已配套了锅炉给水泵，低位热力除氧器的多级泵改用单级泵，串联， 热力除氧泵流量 Q1>锅炉泵流量 Q2， 除氧泵扬程< 30m。目的是，在除氧泵和锅炉泵同时收到锅 炉发来的启动指令时，除氧泵启动速度快，瞬间将两泵之间的管内高温水加压，以确保锅炉泵启动时不出现负压吸水现象，满足锅炉泵前正压给水不发生汽蚀的特定要求，可延长锅炉给水泵使用寿命 3 倍以上。

低位热力除氧器工控制流量原理图

为了确保锅炉给水系统长期稳定、可靠地运行、便于系统调试，建议：
1.除泵前用闸阀，其它管路系统最好用调节阀；
2.用变频调速控制锅炉给水泵和软化水泵。

技术与设备系统图

注：冷凝水回收装置、集中疏水阀、自动加压器、共网器、管道排水器等北京思赛文科技有限公司产品另见产品说明书。
