冷凝水除铁过滤器
凝结水除铁过滤器是经我公司科研人员克服高温凝结水中铁离子的不稳定性而开发的节能环保产品，它采用轻质多孔陶瓷滤料复合除铁集成系统可去除凝结水中的金属铁、铜，油（烃）类有机物及其他污染物，解决了凝结水水质问题，凝结水除铁过滤器实现了蒸汽凝结水的完全回收，节约了能源和水资源，减少了环境的热污染和凝结水排放时的噪声，其经济效益和社会效益是较大的。
高温凝结水中铁离子的危害
1.铁离子的危害
高的铁离子浓度，会同二价金属钙镁一样在锅炉中堆积成垢，形成的氧化铁水垢，会引起垢下腐蚀发生，垢层的传热效率与炉管的传热效率相差很大，会引起爆管危险。
2. 国家炉水给水标准
2.1 国家工业锅炉水质标准 GBl576—2001要求含铁量≤0.3mg/L( 本标准适用于额定出口蒸汽压力小于等于2.5Mpa，以水为介质的固定式蒸汽锅炉和汽水两用锅炉也适用于以水为介质的固定式承压热水锅炉和常压热水锅炉)。
2.2 中压锅炉给水质量标准（GB12145-89）要求含铁量≤50μg/L。
轻质多孔陶瓷滤料复合凝结水除铁过滤器
我公司开发的轻质多孔陶瓷滤料复合凝结水除铁过滤器是一种较好凝结水除铁技术装备，它既具有对氧化铁的针对性吸附凝聚效能，又有对悬浮物和胶体的高效率吸附过滤功能，该除铁技术设备的电、水耗及材料耗费低，除铁、滤悬浮物效果稳定，适应性强，操作管理简单方便。已陆续在各大型凝结水除铁项目中得到工业应用，几年来实践结果表明：该设备在运行成本、除铁效果、综合净水能力等方面表现好，电耗较传统电磁除铁设备低，在凝结水净化除铁方向上具有推广价值。
凝结水除铁过滤器-工作原理
我公司研发的凝结水除铁过滤器主要滤料为轻质多孔陶瓷滤料，它在高温下烧结而成，具有多孔、表面积大、质地轻、耐高温、耐酸碱等特点。它是集吸附、表面过滤和深层过滤相结合的一种过滤方式(如下图)。与石英沙相比，由于纳污能力强，又在高温无析出，所以轻质多孔陶瓷滤料是一种很好凝结水过滤的好材料。
| 分 类 | 传 统 产 品 | 思赛文产品 |
|---|---|---|
| 占地面积 | 大 | 小 |
| 反冲水箱 | 必须有 | 不需要 |
| 反冲水泵 | 必须有 | 不需要 |
| 过滤器 | 普通结构水罐 | 自主研发 |
| 相对反洗能耗 | 100% | 10% |
| 反洗效果 | 部分恢复 | 恢复良好 |
| 反洗周期 | 较 短 | 较传统设备好 |
| 滤料寿命 | 一般 | 较 长 |
| 持久性 | 参差不齐 | 稳定 |
| 反冲方式 | 水 | 气水混合 |
| 技术程度 | 通用技术 | 较高 |
| 适应性 | 较 小 | 很 广 |
| 反冲洗技术 | 通用 | 水量少 |
| 相对运行费用 | 100% | 10% |
| 项 目 | 过滤前数值范围 | 国家标准 | 过滤后数值 |
|---|---|---|---|
| 硬 度 | 0-0.03mmol/l | 0.03mmol/L | 0-0.03mmol/L |
| 油含量 | ≤20mg/L | ≤2.0mg/L | ﹤2.0mg/L |
| 色 度 | 15—40FTU | ≤25FTU | ＜1FTU |
| 浊 度 | 10-35FTU | ≤10FTU | ﹤1FTU |
| 铁含量 | 0.3-10mg/L | ≤0.3mg/L | 0.02-0.2mg/L |
| 备 注 | 电导率增加不超过1％ |
凝结水除铁过滤器-设备配置

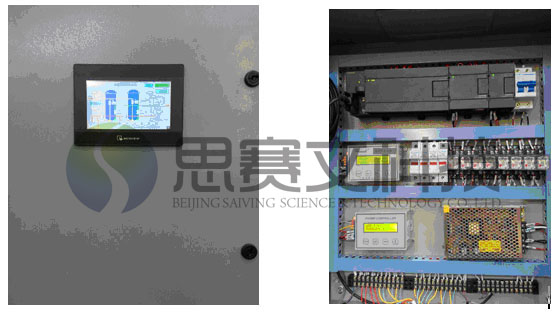

- 控制系统：由控制柜、压力表、电磁阀组成。（可根据用户需求制作全自动形式）
- 过滤系统：由过滤容器、滤料、布气部件、阀门组成。
- 反冲系统：由气源分配器、空压机、气路管件组成。
凝结水除铁过滤器-产品特点
- 脱铁率高。
设备结构设计和特殊的处理介质，过滤精度高（可达到1µm）；在凝结水除铁应用中，滤后水中铁含量可轻松降到0.05ppm以下。 - 不改变水质硬度。
采用多孔陶瓷滤料，由于烧结温度高，过滤性能稳定，无硬度析出物； - 出水水质稳定。
因处理机理的优势和滤料的高容污量，系统抗冲击性强，可做到在原水悬浮物浓度变化很大的情况下，也只用单级过滤即可保持过滤精度的稳定，且系统在每次反洗后正常工作十分钟内出水铁含量就可降到0.05ppm，并且在过滤周期内始终保持稳定。 - 反洗效率高。
因系统的反冲洗水不能使用自来水，而锅炉的软化水设备的制水量有限。本系统采用逐点脉冲气水复合反冲洗方法及结构，大幅降低反洗水量，同时增大滤料的比表面积，延长反洗周期，只用少量软化水（当条件不允许时，也可以采用待过滤的冷凝回收水）反洗即可保证系统正常工作。 - 截污容量大，过滤周期长。
本系统使用的是不定型的过滤介质，其滤料的比表面积大，吸附能力强，纳污量比普通过滤器高，使过滤周期大大延长。凝结水系统中的铁含量平均在6ppm以上时，过滤周期约7天，铁含量平均在2--3ppm时，过滤周期在14--21天反洗一次。 - 运行能耗低。
a.采用常压或低压过滤，不增加任何新的动力装置，从而较大降低了运行费用。 b.反洗耗电：仅为1-2度电/次； c.反洗耗水：仅为传统方式的5%以下。 - 占地面积小。
满足多数单位在项目改造时受场地的条件限制。因此系统可以采用模块化组合的方式，每小时0.1吨至数百吨均可。占地面积比传统设备小，并可根据用户实际情况单独设计系统形式。 - 采用PLC控制全自动运行方式。
为保证处理效果，减少操作失误问题，采用PLC控制全自动运行方式。用户可和已有的中控系统联结，实时监控。
凝结水除铁过滤器-规格型号
- 型号说明
SVCT-10
— — —
| | |__________设备处理量：10t/h;
| | _____________设备名称：凝结水除铁过滤器
|_________________设备生产厂家：北京思赛文科技有限公司 - 选型一览表
序号 规格 流量（m3/h） 罐体尺寸直径×高（m） 安装 面积（㎡） 设备自重（T） 运行 重量（T） 反冲周期（天） 反冲耗电（度） 1 SVCT-1 1 Φ0.5×2.6 0.5 0.6 1 7-21 0.5 2 SVCT-5 5 Φ1.0×3.2 4 1.8 3 1 3 SVCT-10 10 Φ1.4×3.2 4 3.7 7.8 1 4 SVCT-15 15 Φ1.7×3.6 6 4.6 9.2 2 5 SVCT-20 20 Φ2.0×3.6 9 5.6 11.2 3 6 备 注 其它型号的设备，根据具体情况另行确定具体方案及报价。
凝结水除铁过滤器-设备选型
在选择凝结水除铁过滤器型号时，以凝结水实际回水流量作为基础参考数据，锅炉产生蒸汽量可以作为参考值。规格型号按5吨作为一个设计等级，也可根据客户的具体吨位要求进行相应的凝结水处理器设计。具体到每个实际方案时，将结合现场条件并尽可能利用现场的已有的设施和条件为用户节省投资。
