疏水自动加压装置

1.疏水自动加压装置 <概述>

是一种较新凝结水输送装置，结构简单，不用电机作动力自动启停，运行可靠，使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低，具有较好的节能效果。

2.疏水自动加压装置 <结构与工作原理>

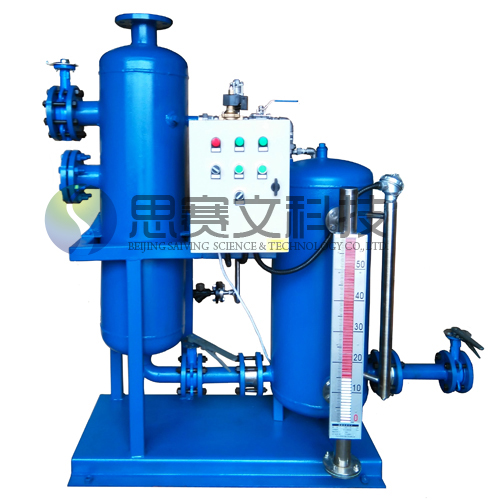

由水箱、加压室及控制系统组成。

• 水箱用于汽水分离和储存一部分凝结水，并将凝结水输送给加压室。
• 加压室中装有侧装液位控制显示器。当液位达到控制器高点时，进气阀打开，随后排气阀关闭，加压气体进入，凝结水通过止回阀受压排出；当液位达到控制器低点时，进气阀关闭，随后排气阀打开，加压气体被隔断，同时管内余气排出，凝结水受重力作用，从水箱通过止回阀进入控制管。
• 控制系统为全自动控制系统，自动运行，无人看守。

3.疏水自动加压装置 <产品特点>

• 无泵无电机，以蒸汽或压缩空气为动力，自动进行凝结水回收。
• 能加压0℃~170℃无腐蚀清洁液体。可在多种条件下把凝结水加压送回锅炉房或再利用，从而大幅度提高回水率和充分利用二次蒸汽。一般情况下可节约蒸汽14~22%，若以连续用汽量1吨/时计，每年可节约蒸汽1200吨，半年即可收回设备费用。
• 排出的凝结水为压力满流，不产生二次蒸汽。凝结水管管径比汽水混合状流动的 余压水管管径小 48~67%，可节约管材1/3，并能减少管道的大气腐蚀。
• 体积小，可分散或集中设置于墙边或地坑中，土建工程量小，构造简单，安装方便，维修容易。
• 运行中无噪声，无振动、性能稳定可靠。

4.疏水自动加压装置 <参数与选型>

4.1 基本参数表

基本参数		单位	SVZP－1	SVZP－2	SVZP－4	SVZP－6	SVZP－8	SVZP－10	SVZP－15
额定排水量		M3/h	1	2	4	6	8	10	15
额定加压汽（气）体压力高于排水扬程		MPa （Kgf/cm2）	0.098 （1.0）
小加压汽（气）体压力高于排水扬程		MPa （Kgf/cm2）	0.049 （0.5）
大加压汽（气）体压力		MPa （Kgf/cm2）	0.98 （10）
水箱工作压力		MPa （Kgf/cm2）	0.098 （1.0）
加压室、控制室工作压力		MPa （Kgf/cm2）	0.98 （10）
高排水扬程		MPa (m水柱)	0.39 ( 40 )
被加压液体温度		℃	0～170
加压每立方米水耗蒸汽量		Kg	( ～4 )
外形尺寸	长	mm	900	900	1500	1500	1800	1800	2400
	宽	mm	850	850	900	1000	1000	1100	1100
	高	mm	1135	1135	1500	1570	1570	1570	1650
净重		Kg	280	320	380	400	650	700	1200

4.2 选用方法:

• 的加压汽(气)体大压力≤1.0 MPa，若压力超过1.0 MPa，应设减压装置。较好工作压力0.3~0.6MPa。
• 加压蒸汽压力：P1≥P2+0.1 MPa ，式中P1——加压蒸汽压力(MPa)，P2 ——排出口压力(MPa)。
• 排出口压力：P2=0.01(H+h)+Px MPa，式中H——后管道高度(m)，h——后管道阻力(mH2O)，Px— —储存输送回凝结水末端设备(回水箱、给水箱、除氧水箱)的压力(MPa)。式中h值可由设计决定，也可参考下式计算：h=1.4RL。式中R为比摩阻，L为管长(m)，1.4为局部阻力系数。
• 注意事项:在选购的时候尽量选择大品牌,售后服务比较好。

5. 疏水自动加压装置 <安装、使用及维护>

• 安装尺寸：详见各型号基本参数表中尺寸。
• 安装位置不受限制，应尽量接近用汽设备。场地面积以各面轮廓尺寸增加0.5米为适宜。安装高度以系统凝结水能流入设备即可。(注：凝结水在有余压的情况下。可用汽设备放置同一个平面或略高于用汽设备。)
• 露天安置时，水箱、加压室应加具有防雨性能的保温层壳。保温材料的厚度可与蒸汽管道的保温材料厚度相同。
• 安装疏水自动加压装置，应使水箱水平于地面方向。可不做安装基础。
• 接管前后，严禁杂物掉入设备管道中，若不慎掉入，应对疏水自动加压装置内部进行冲洗，以清除管道和设备内部的杂物。
• 对设计有排污口的设备，每年定期打开排污口，清除杂物。
• 设备现场安装参见我方提供的现场安装图（购买设备后提供）。
